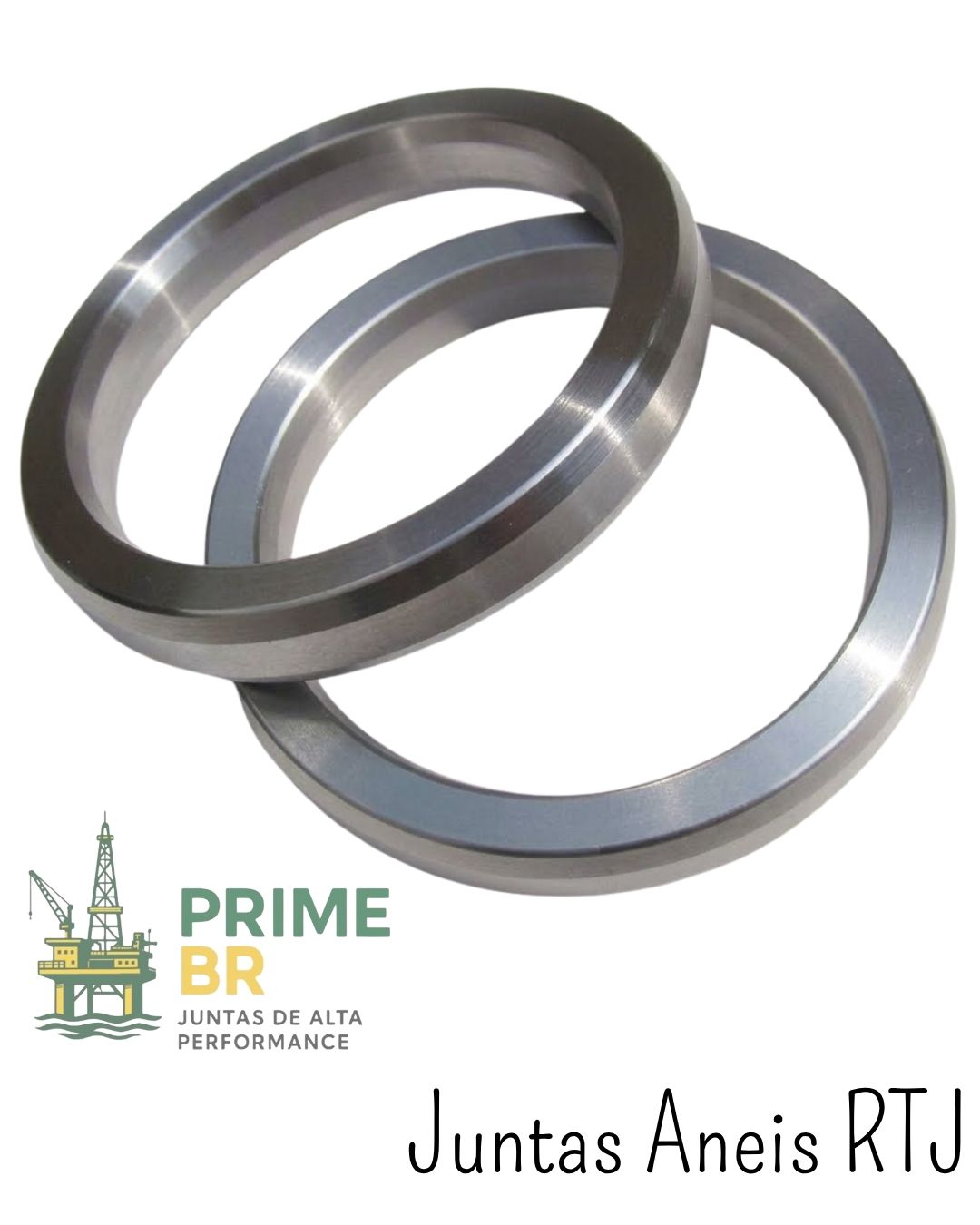

Anéis RTJ – Vedação Metal-com-Metal para Serviços Críticos
Os Anéis RTJ (Ring Type Joint) representam o padrão ouro em confiabilidade quando o assunto é a vedação de fluidos e gases sob condições extremas. Desenvolvidos para atuar onde juntas convencionais falhariam, essas juntas metálicas maciças são usinadas com tolerâncias milimétricas para garantir um acoplamento perfeito e uma vedação puramente metal-com-metal de altíssima segurança.
Eles são amplamente utilizados em cabeças de poço, árvores de natal de produção, vasos de pressão, refinarias e linhas de alta pressão nas indústrias petroquímica, química, naval e de exploração de Óleo e Gás (Onshore e Offshore). [1]
🚀 O Mecanismo da Vedação Metal-com-Metal
A mágica da vedação RTJ acontece através da deformação plástica localizada. Quando os parafusos do flange são torqueados, o anel metálico (que possui uma dureza controlada em fábrica para ser mais macio que o flange) é forçado contra as paredes angulares do canal trapezoidal.
Essa compressão mecânica faz com que o metal do anel escoe e preencha todas as imperfeições microscópicas do canal, criando uma barreira sólida, permanente e 100% estanque contra vazamentos.
⚙️ Principais Modelos e Perfis de Alta Performance
Atendemos aos rigorosos padrões das normas ASME B16.20 e API 6A, fornecendo os perfis ideais para cada nível de criticidade: [1]

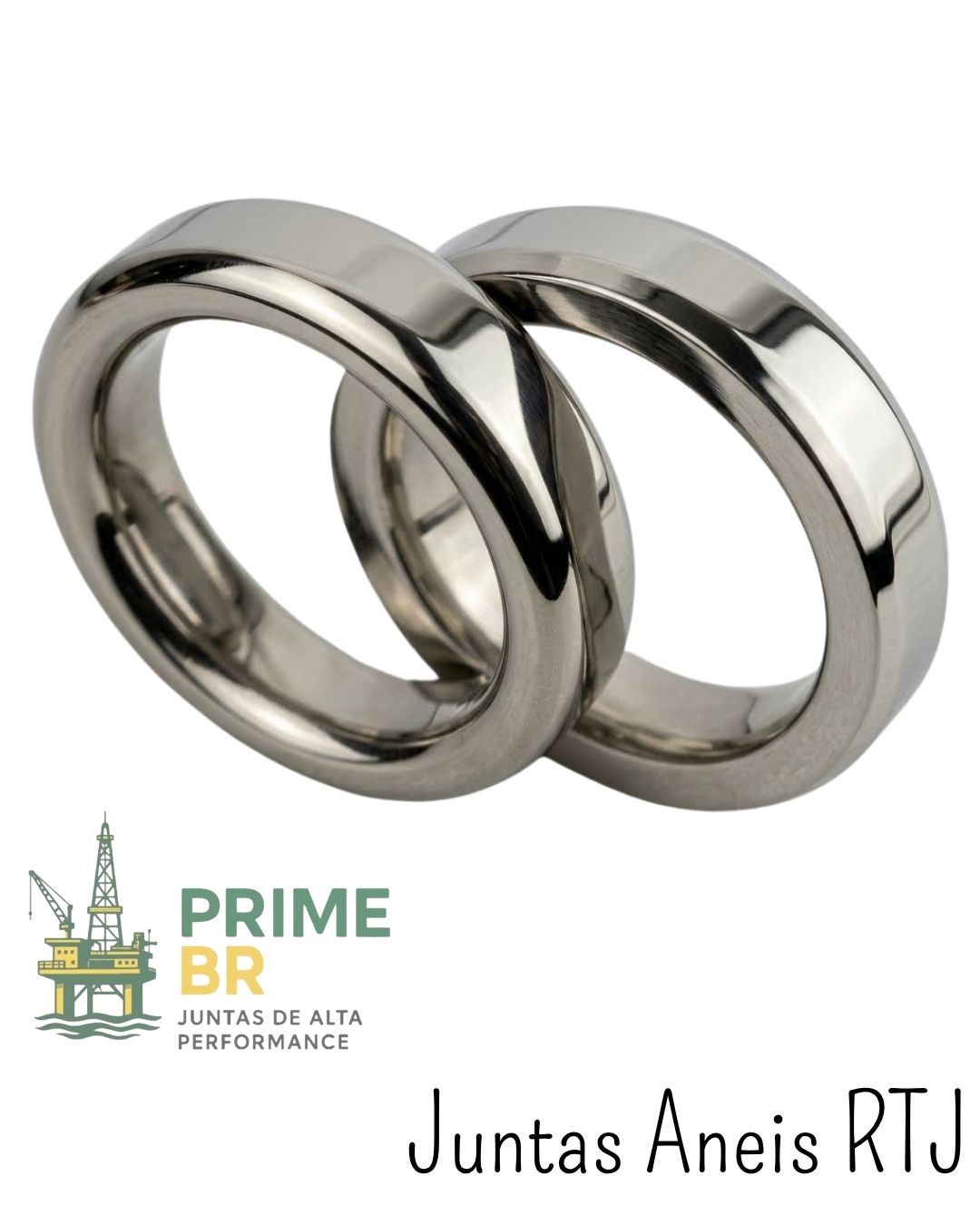

- Perfil Oval (Estilo R): O design pioneiro e mais versátil. Suas superfícies de contato arredondadas permitem a instalação tanto em flanges com fundo de canal arredondado quanto plano.
- Perfil Octogonal (Estilo R): Possui faces retas angulares usinadas a 23°. Gera uma área de contato plana que garante uma eficiência de vedação superior e suporta torques mais elevados, exigindo flanges com fundo de canal obrigatoriamente plano.
- Estilo RX (Alta Pressão Dinâmica): Uma evolução do perfil octogonal, projetado para pressões de até 5.000 psi. Possui uma geometria auto-energizável: a própria pressão interna do fluido empurra as paredes externas do anel contra o flange, aumentando a força de vedação. [1]
- Estilo BX (Altíssima Pressão – API 6A): Desenvolvido exclusivamente para flanges do padrão API 6A em sistemas de até 20.000 psi. Possui um canal de passagem interna que equaliza a pressão nas frestas e evita o aprisionamento de ar durante a montagem. [1, 2]
🔬 Seleção de Materiais e Controle de Dureza
Para proteger a integridade dos seus flanges e garantir que a junta se amolde corretamente, nossos anéis possuem controle rigoroso de metalurgia:
- Aço Carbono / Soft Iron (Gravação: D / S): Maleabilidade ideal e excelente custo-benefício para linhas de vapor, hidrocarbonetos e óleos gerais. Dureza máxima de 90 a 120 HB.
- Aço Inox 304 (Gravação: S 304): Resistência à corrosão moderada, ideal para indústrias de processos gerais e alimentos. Dureza máxima de 160 HB.
- Aço Inox 316 (Gravação: S 316): Com molibdênio na fórmula, oferece máxima proteção contra corrosão por pites em ambientes cloridricos ou marítimos. Dureza máxima de 160 HB.
- Aço Inox 347 (Gravação: S 347): Estabilizado com Colúmbio para resistir à corrosão intergranular em linhas de calor contínuo de até 870°C. Dureza máxima de 160 HB.
