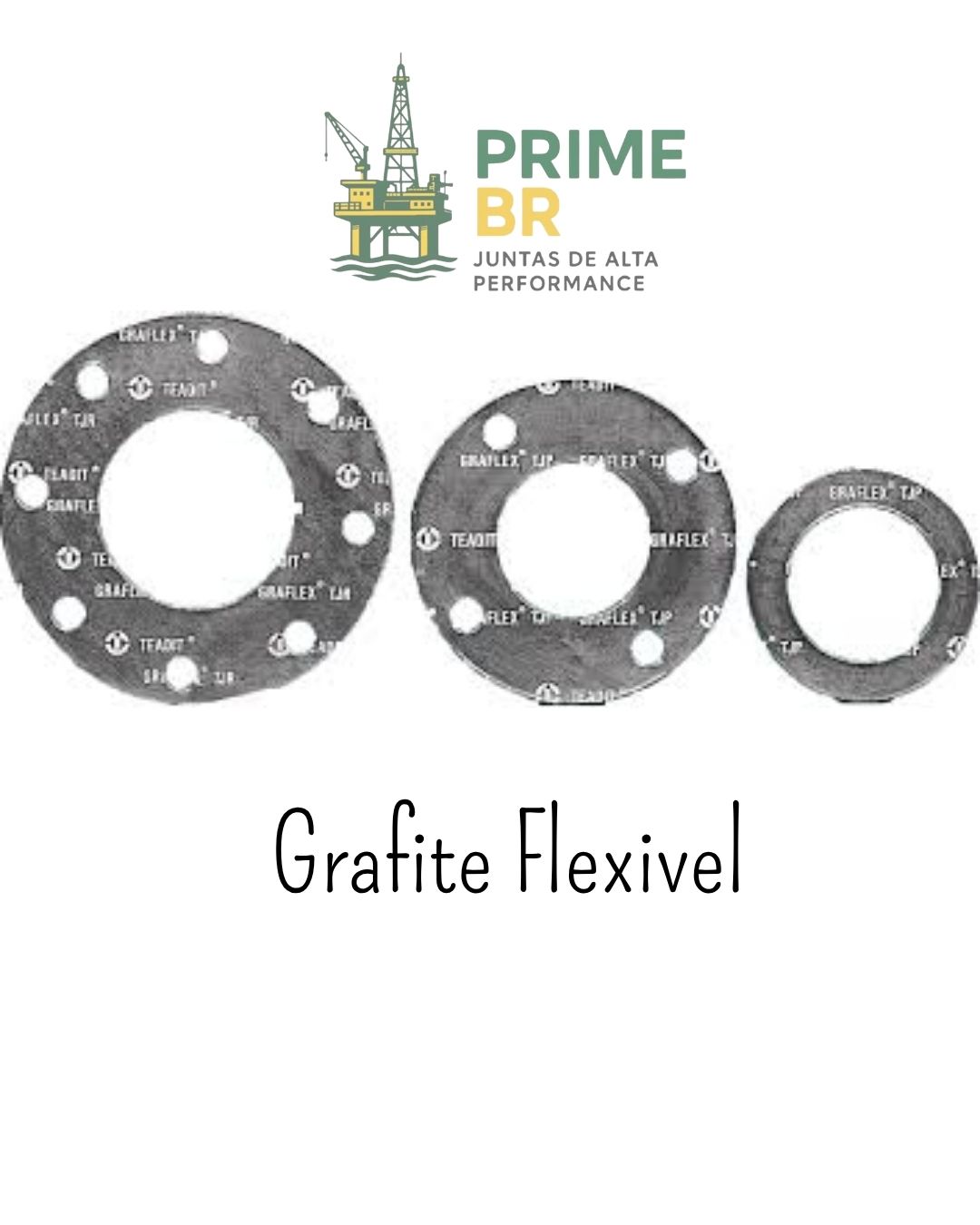

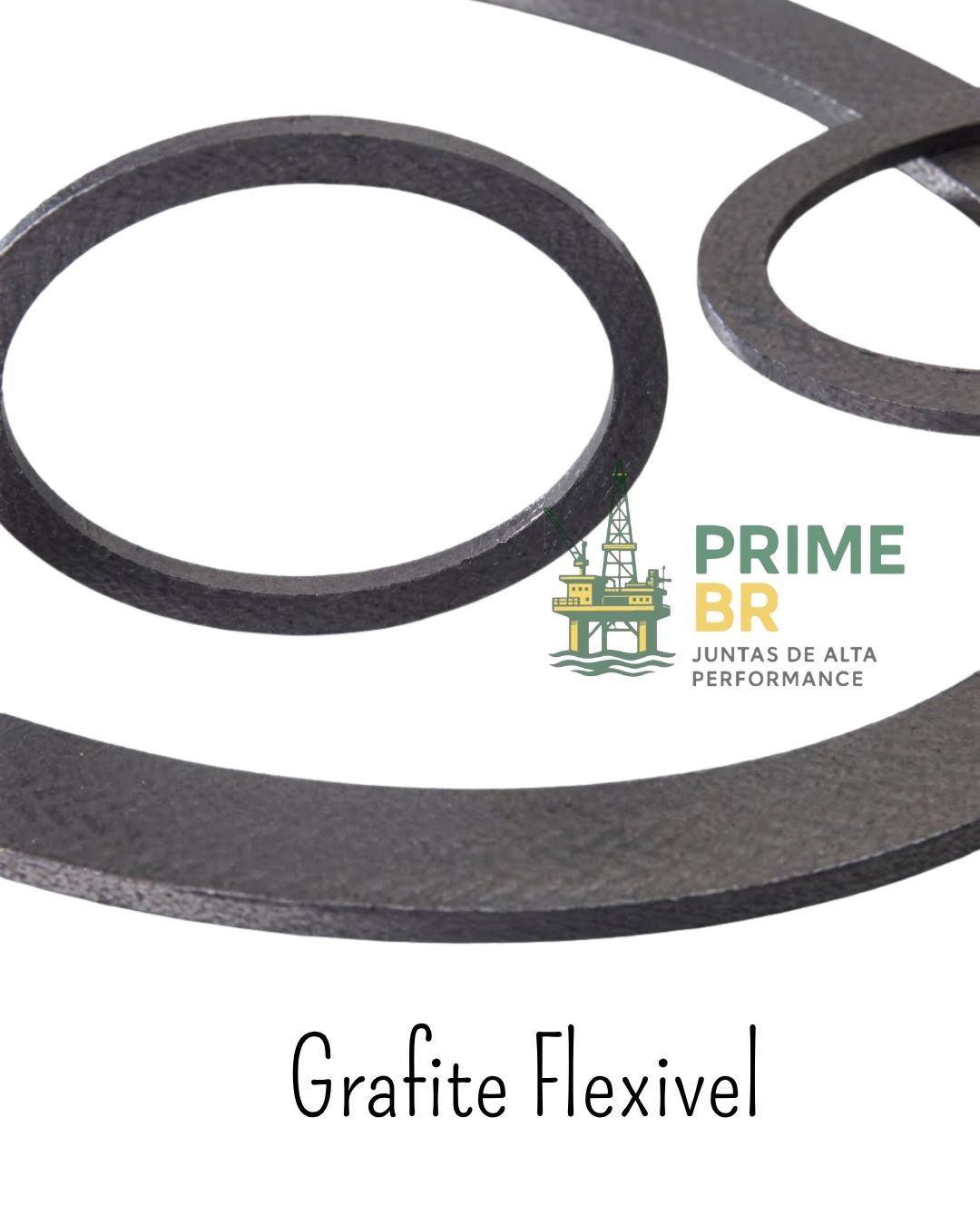

Grafite Flexível – Vedação para Alta Temperatura e Vapor
O Grafite Flexível é uma das soluções de vedação mais confiáveis do mercado industrial para aplicações que envolvem temperaturas extremas e pressões elevadas. Produzido a partir do grafite natural purificado e expandido termicamente, este material não utiliza aglutinantes ou resinas em sua composição, o que elimina o risco de perda de massa, ressecamento ou degradação ao longo do tempo.
Sua excelente estabilidade térmica e resiliência mecânica o tornam o material padrão para a vedação de linhas de vapor superaquecido, gases de combustão, fluidos térmicos e processos petroquímicos de alta criticidade.
🚀 Principais Benefícios Operacionais
-
Inércia Química Quase Universal: Altamente resistente ao ataque da maioria dos ácidos, bases, solventes e hidrocarbonetos (pH de 0 a 14, exceto oxidantes fortes).
- Ausência de Fluência (Creep): Diferente de materiais elastoméricos ou plásticos, o grafite flexível mantém a carga de aperto nos parafusos constante, mesmo sob ciclos contínuos de temperatura.
-
Auto-Lubrificante e Não Aderente: Possui baixo coeficiente de atrito e não adere às faces do flange, facilitando muito o trabalho de remoção e limpeza durante as paradas de manutenção.
⚙️ Formas de Fornecimento e Estruturas
Dependendo da classe de pressão e do esforço mecânico da linha, o grafite flexível pode ser fornecido em diferentes formatos:
- Folhas/Placas de Grafite Puro: Indicadas para aplicações de baixa a média pressão e serviços gerais de vedação.
-
Folhas/Placas com Alma Metálica Perfurada (Tanged): Possuem uma inserção interna de aço inox perfurado (geralmente SS316). Essa estrutura aumenta drasticamente a resistência ao esmagamento e suporta pressões mais elevadas.
-
Fitas de Grafite Flexível: Utilizadas para a confecção própria de juntas no local ou para o empacotamento de hastes de válvulas e preenchimento de caixas de gaxeta.
- Enchimento para Juntas Espirais (Spiral Wound): É o componente vedante mais utilizado nas juntas espirais devido à sua alta capacidade de selabilidade sob compressão.
🔬 Limites Operacionais e Propriedades Técnicas
- Faixa de Temperatura:
- Ambiente Oxidante (Ar/Vapor padrão): -240°C a 450°C
- Ambiente Redutor ou Inerte (Gases neutros): Até 650°C
-
Aplicações Especiais / Vácuo: Até 3000°C
-
Pureza do Grafite: Disponível em grau industrial (mínimo 98% de carbono) ou grau nuclear (mínimo 99,5% de carbono).
- Densidade Padrão: Geralmente controlada em 1,0 g/cm³ para placas puras e fitas, garantindo o equilíbrio perfeito entre compressibilidade e resistência.
🛠️ Cuidados na Especificação e Aplicação
Apesar de suas propriedades excepcionais, o grafite flexível exige atenção em dois pontos fundamentais:
-
Agentes Oxidantes Fortes: O material não deve ser utilizado em contato direto com fluidos altamente oxidantes, como ácido nítrico concentrado, ácido sulfúrico fumante ou oxigênio gasoso em alta temperatura, pois o grafite pode sofrer oxidação e perder massa.
- Fratilidade no Manuseio: As folhas de grafite flexível puro são delicadas e podem rasgar ou quebrar se dobradas de forma abrupta antes da instalação. O manuseio deve ser cuidadoso até que a junta esteja devidamente posicionada e prensada entre os flanges.
Tabela Comparativa: Grafite Flexível vs. Papelão Hidráulico
Esta tabela ajuda o comprador técnico a entender rapidamente por que investir no grafite flexível para sistemas críticos.
|
Característica
|
Grafite Flexível com Alma de Inox
|
Papelão Hidráulico Comum
|
|---|---|---|
|
Resistência Térmica
|
Excelente (Até 450°C em vapor)
|
Limitada (Geralmente até 250°C a 300°C)
|
|
Perda de Carga (Creep)
|
Praticamente zero (Não deforma)
|
Alta (Exige retorque constante)
|
|
Ressecamento / Envelhecimento
|
Não resseca e não perde massa
|
Fica quebradiço com o tempo
|
|
Adesão ao Flange
|
Não adere (Limpeza fácil)
|
Gruda no flange (Exige raspagem mecânica)
|
|
Faixa de pH Atendida
|
0 a 14 (Quase universal)
|
Limitada conforme o elastômero da liga
|
